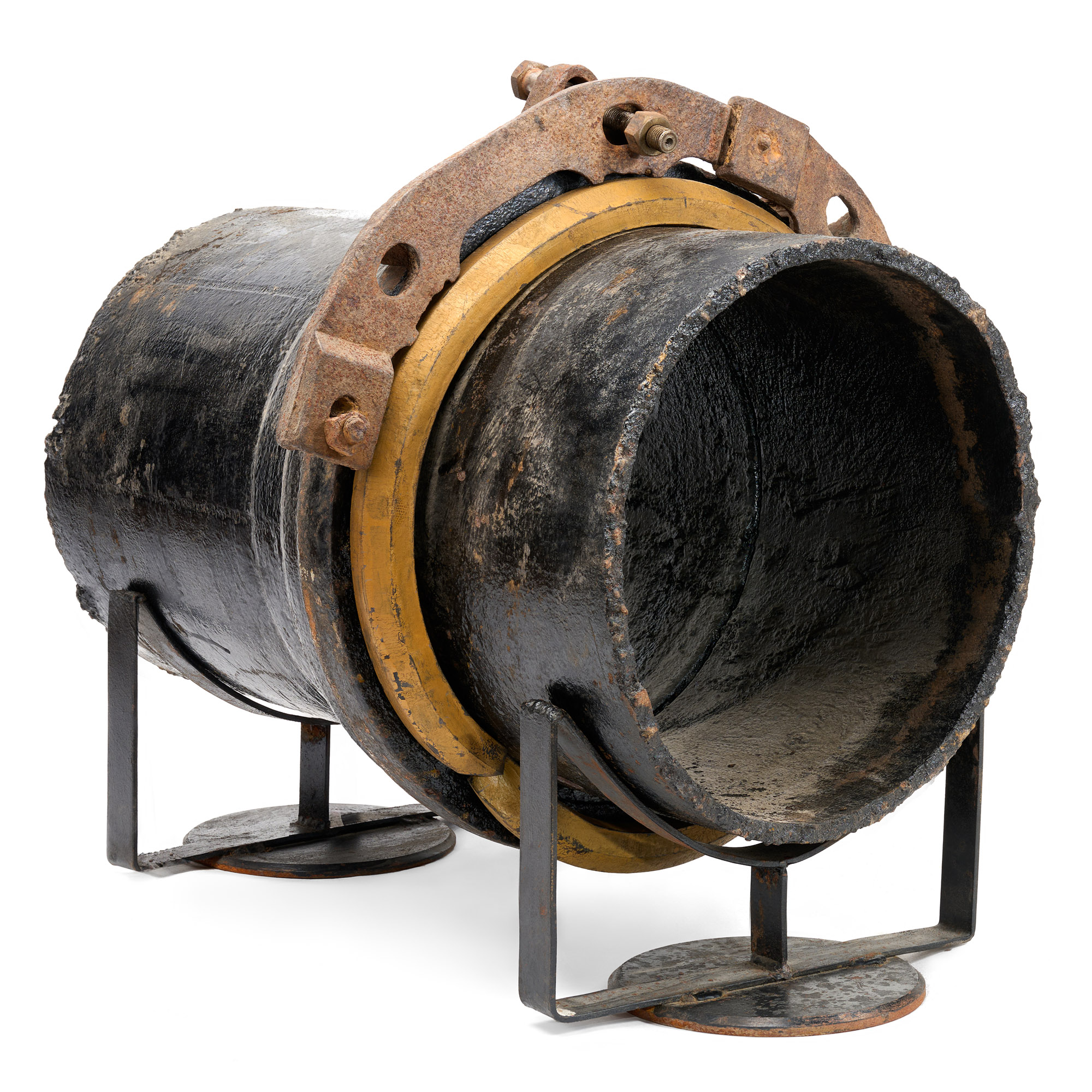

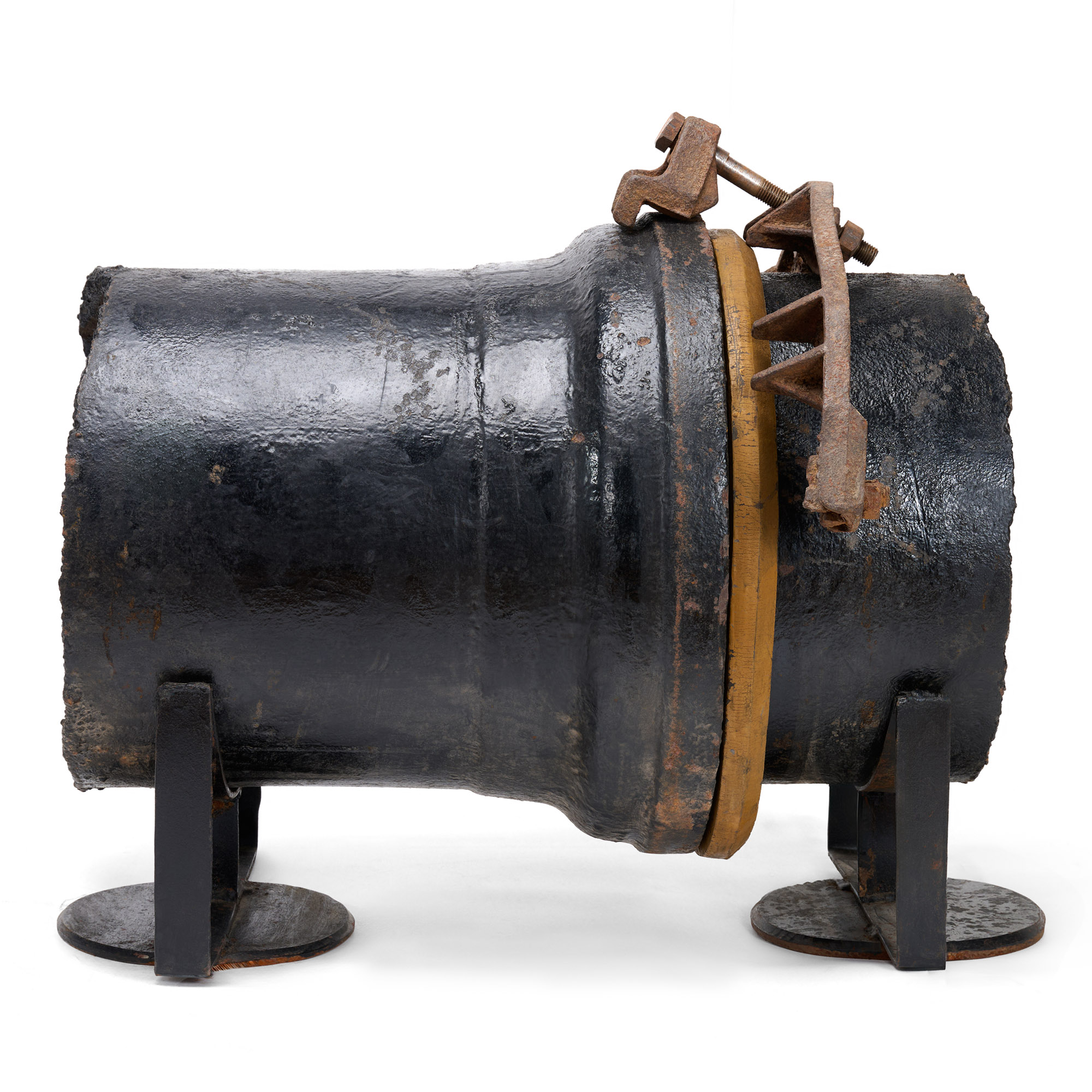

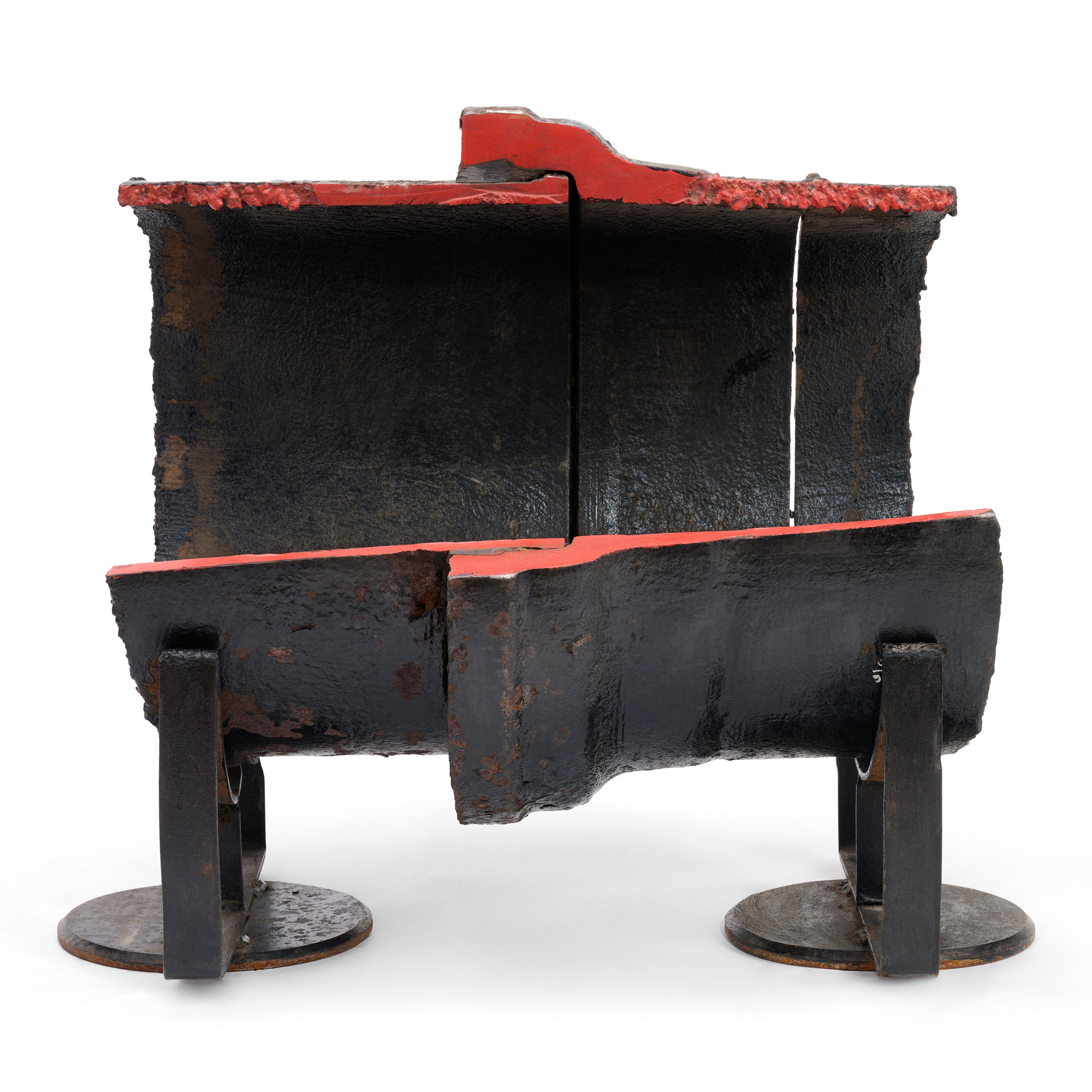

Раструб чугунного газопровода со смоляным канатом и свинцом

Для соединения между собой чугунных труб использовались раструбы (широкая часть трубы). Для предотвращения утечек газа щели раструбов конопатили с помощью смоляного каната, а затем заливали в них расплавленный свинец. Такой способ повышал уровень герметизации чугунного газопровода. Данная работа требовала от исполнителей строгого соблюдения технологического процесса и выполнения правил техники безопасности при обращении с расплавленным металлом.

После окончания работ по монтажу чугунных газопроводов и заполнения их газом в период их эксплуатации периодически проводились работы по проверке плотности газопроводов и наличие утечки газа. Наличие утечки газа определялись по методу Шауффлера — пробиванием скважин (отверстий) в грунте с помощью кувалд и клиньев, после чего скважины поджигались. Место предполагаемой утечки газа определялось по величине пламени газа над скважиной.

Диаметр трубы — 350 мм, диаметр раструба — 400 мм. Место производство — Англия, 1865 г.
